输入信号

类型

数量



DVI-D(24+1)

1

·最大支持分辨率为1920×1200@60Hz,向下兼容

·兼容HDMI1.3及以下版本,EDID版本1.3

HDMI(TYPE A)

1

·最大支持分辨率为1920×1200@60Hz,向下兼容

·兼容HDMI1.3及以下版本,EDID版本1.3

VGA (HD-15)

2

·最大支持分辨率为)1920×1200@60Hz ,向下兼容

.信号电平:R、G、B、Hsync、Vsync:0 to1Vpp±3dB  (0.7V Video+0.3v Sync ) 75Ω;black level:300mV Sync-tip:0V

复合视频(BNC)

2

·NTSC/PAL自适应

信号电平:1Vpp±3db  (0.7V Video+0.3v Sync ) 75Ω

 1/8" TRS音频

4

2.0Vp-p / 10 KΩ

输出信号

类型

数量



DVI-D(24+1)

2

·最大支持分辨率为2048×1200@60Hz,1880×1300@60Hz,1700×1400@60Hz,1536×1536@60Hz向下兼容

·支持拼接输出,双口拼接最大分辨率可达2560×1536/3840×1200@60Hz

·兼容HDMI1.3及以下版本

DVI Loop(24+1)

1

·支持多机级联,信号同步环出给下一级设备;

·兼容HDMI1.3及以下版本

 1/4" TRS音频

1

2.0Vp-p / 10 KΩ

控制接口

类型

数量



RS232(RJ 11)

1

.波特率115200,随机附送RJ 11转RS232连接线

USB(TYPEB方形)

1

.版本:USB2.0,需安装随机的控制驱动

特色功能

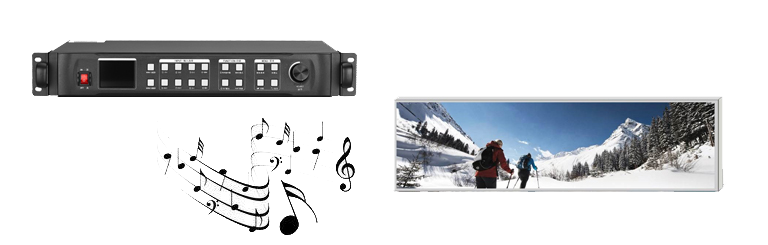

拼接输出

·双口拼接最大分辨率可达2560×1536@60Hz/3840×1200@60H

自定义分辨率

复制模式下可自定义分辨率,纵向最大1920,横向最大3840

多机级联

支持多机级联拼接,实现超宽/高的拼接显示

全屏监测输出

·可在本地监视器上全屏同步监测主输出(大屏幕)的图像

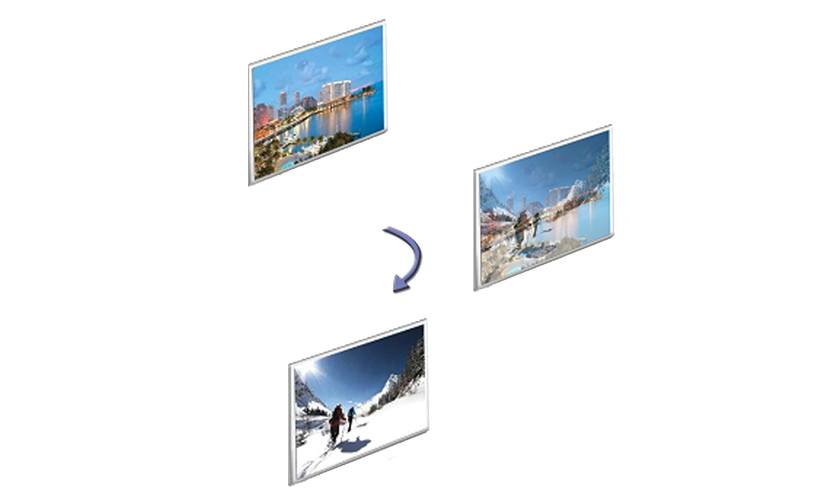

淡入淡出切换

·所有通道信号均支持淡入淡出切换

局部/全局切换

·可将输入信号的任意区域进行截取显示,并可一键完成局部/全局画面的切换

Super Resolution

放大技术

·画面大小自由缩放

·有效保留图像细节,减轻画面放大多倍后产生的失焦现象

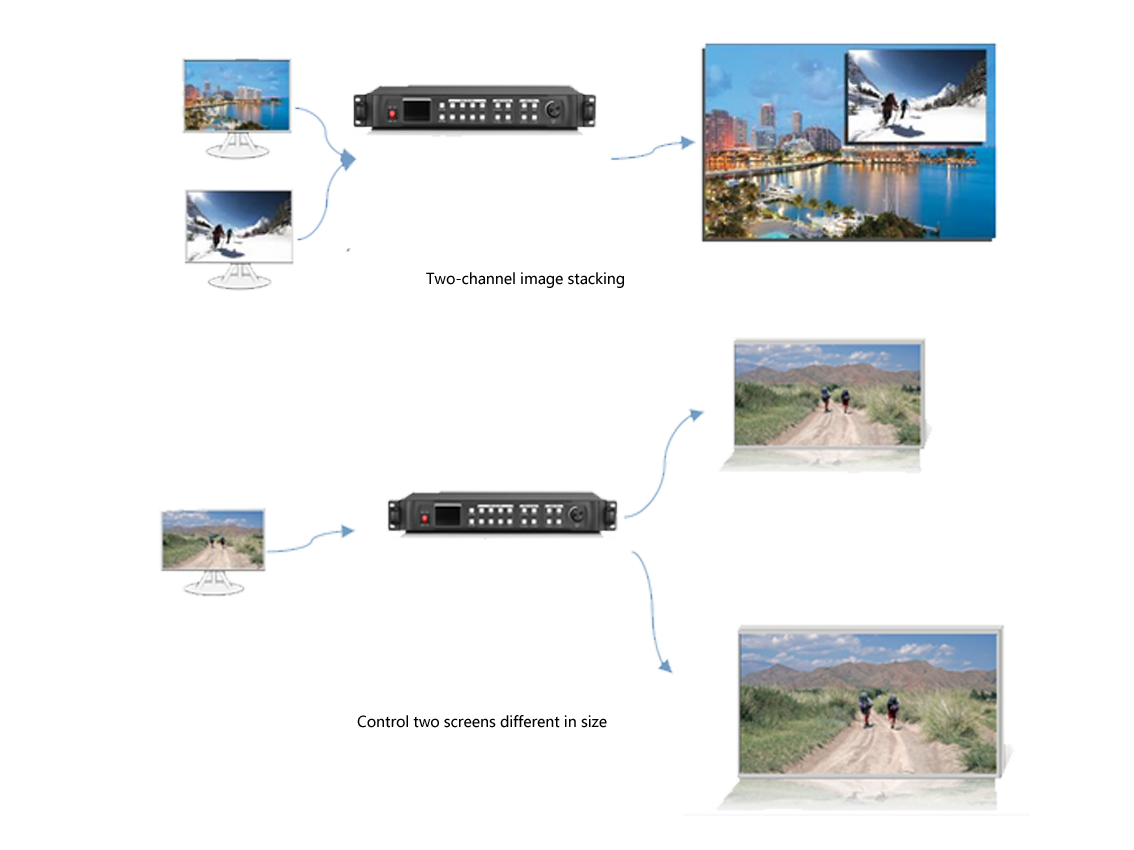

双画面显示

·可实现画中画(PIP)、画面并列(PBP)、画外画功能(POP)

·每个画面均可自由缩放、摆放,画面之间可相互叠加

一键黑屏

·一键输出黑屏信号,常用于演艺活动当中

计划任务

·通过KYSTR管理软件,用户可设定定时操作,完成自动化管理

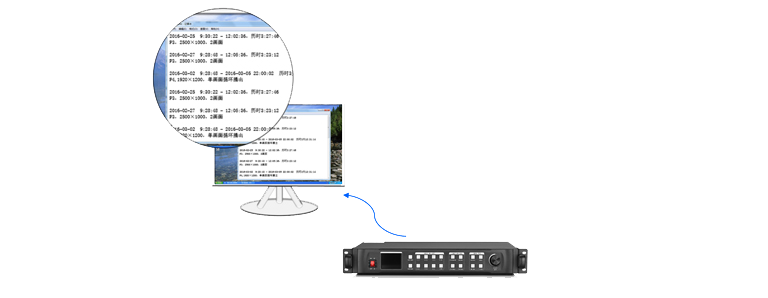

使用记录调取

·支持调取使用记录的功能,随时随地轻松了解机器使用情况

工程锁

·可设置工作时间。到达预约时间后,需要输入解锁密码才可使用。

其他

上位机控制方式

RS232

尺寸(mm)

66(高)×483(长)×326(深)

重量(Kg)

3.5

输入电源

100-240VAC,47-63Hz,≤2A

工作环境

温度0-40℃;湿度0-95%

保修期

2年免费维修,终身维护
