KS9800

单机2.3亿像素带载

01

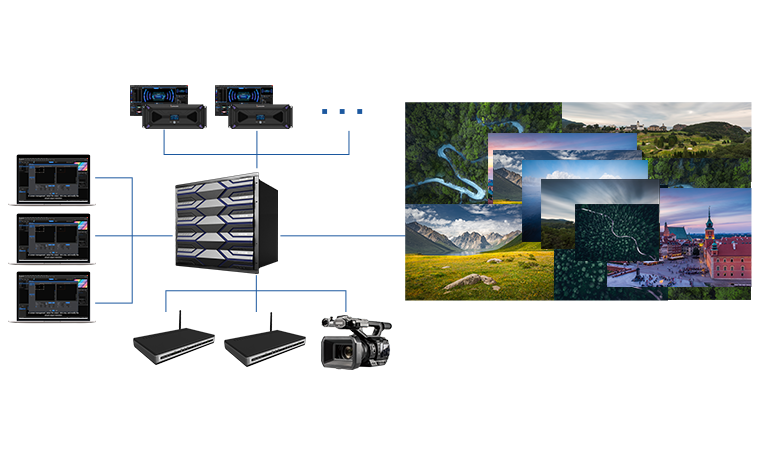

KS9800单机最高支持90路输入和90路输出,完成2.3亿像素带载。多机级联可实现分辨率无限延伸。





16K+超大分辨率点对点解决方案

02
KS9800支持Kystar Frame Synchronization(KFS)技术,与Kommander服务器对接时可保障多台服务器完全帧同步,实现16K及以上超大分辨率屏幕的点对点显示。





4K@60Hz输入和输出模块

03

输入信号类型包括:HDMI1.3、HDMI1.4、HDMI2.0、DP1.1、DP1.2、DVI、VGA、SDI、CVBS,其中HDMI2.0及DP1.2最高支持4K@60Hz分辨率输入。

KS9800输出信号类型包括:支持HDMI2.0,DP1.2,DVI,HDMI1.3,网口的混合输出,其中HDMI2.0和DP1.2最高支持4K@60Hz分辨率输出。





单机最多360个画面

04
KS9800单机最多支持360个画面,单个输出口最多可开24个画面,可轻松完成多屏控制及多画面任意布局显示。





多路输入信号组合

05
KS9800允许用户指定多路输入信号组合为一路更高分辨率的信号,比如将4路4K输入组合为1路8K输入。组合之后,可以直接对组合后的信号进行画面开窗、画面切换等操作,方便现场使用。





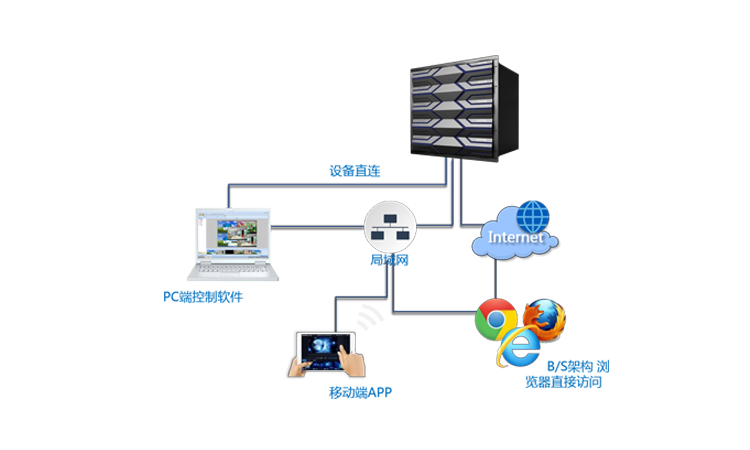

多种管理方式

06

KS9800支持多种管理方式:

  • 通过网线直连或接入局域网使用PC端控制软件进行操控管理。

  • 通过接入局域网或互联网使用浏览器进行操控管理。

  • 通过无线网络使用移动设备APP进行操控管理。





实时画面回显 本地输入监看

07
搭配回显预监模块后,用户可通过电脑或手机实时地查看当前输出的画面以及输入信号的画面,还可以使用监视器对输入信号进行实时监看。





场景管理

08

用户可将不同的预设参数保存为场景, 并可一键调用,最多可支持1000个场景。 并且这些场景可以按照设定好的计划自动进行轮巡切换。





分组屏幕管理

09

KS9800单机最多支持八组屏幕管理,每组屏幕相 应的输出口分辨率可 分别设定, 以应对异形屏或复杂场景 下多种显示终端的混合控制 。







色彩增强引擎

10
在处理亮度、对比度的同时,能够调校图像的暗调、中间调和高光像素所占的比例多少,从而使画面有更多的色彩丰满度和精细度表现。明暗 处都能呈现出更细微的色彩差异,打造全面表现力。









Kystar HDR Enhancement

11
KS9800支持Kystar HDR Enhancement(K-HDR)技术,可根据图像内容进行实时动态优化,拓宽图像动态范围,可使普通图像获得HDR显示效果,解决了行业内HDR视频源较少的痛点,带来震撼的视觉体验。





CrossInt拼接技术

12
KS9800支持凯视达CrossInt拼接技术,可有效消除不同拼接模块之间存在的相位差,从而避免画面拼接时的亚像素级错位。





Super Resolution放大技术

13
KS9800支持凯视达Super Resolution放大技术,可有效消除图像因放大而引入的边缘锯齿现象,降低图像放大后的失焦模糊感。





图文字幕叠加 输入字符叠加

14

图文字幕叠加

用户可通过控制软件,在KS9800的输出画面上进行图文字幕叠加。
输入字符叠加
KS9800还能够对每一路输入信号进行字符叠加,字符会随着输入信号的切换而相应变化,从而完成输入信号的标记显示。







全面兼容 4K 同步

15
全系列4K输入输出,兼容市场各主流4K大发送。





冗余电源

16
KS9800最大支持4个电源模块,电源模块之间构成冗余,保障设备正常运行。

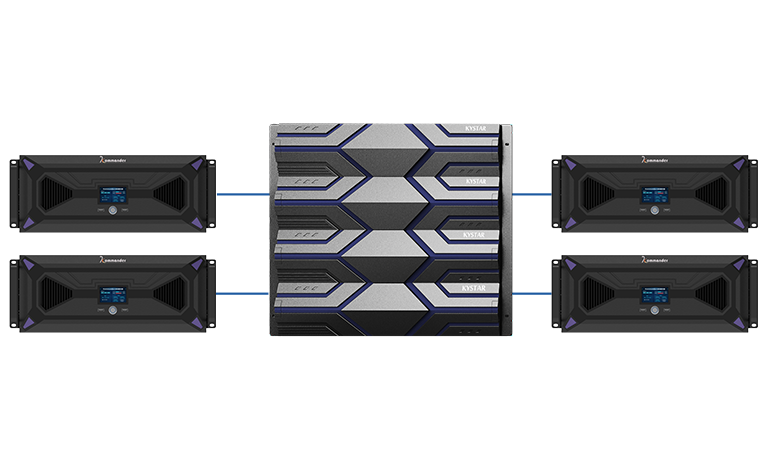

多机级联&备份

17
多台KS9800可级联构建更大分辨率的显示系统,或是采用主备模式组成高安全级别的显示系统。





硬件实时监测与远程升级

18
通过上位机软件,用户可以对KS9800硬件的温度、自测试结果、运行状态等信息进行实时监测,发现问题可立即告警。并可通过远程方式对设备进行程序升级,让整个系统的维护变得十分简单。

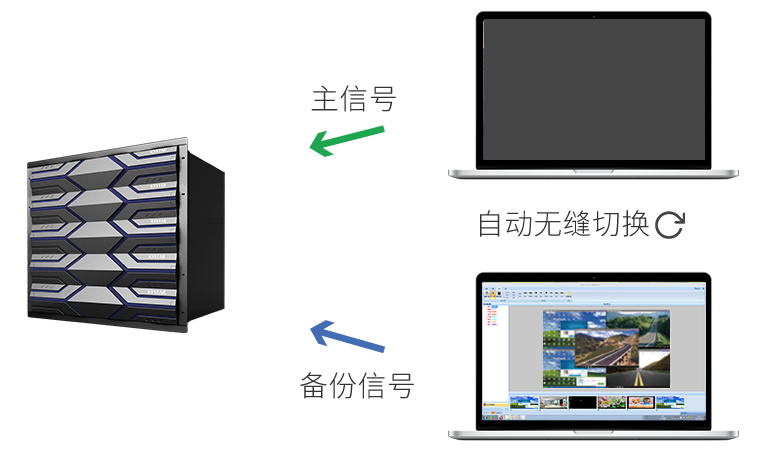

输入信号热备份

19
KS9800支持输入信号热备份,可为某路输入信号指定另一输入信号作为备份信号,当该信号丢失时,备份信号可自动完成切换,保障播出安全。





16网口输出子卡 支持网口任意布局

20
单机最大输出240个网口,每个网口可支持65万像素带载 ,最宽可达16000像素,最高可达16000像素。









视频输入信号

类型

数量

说    明

DVI-D(24+1)

















高清90max





·最大支持分辨率为2048×1152@60Hz,支持自定义分辨率

·兼容HDMI 1.3及以下版本

Dual Link DVI(24+5)

·最大支持分辨率为4096x1152@60Hz或4096×2160@30Hz,支持自定义分辨率

·兼容HDMI 1.3及以下版本

HDMI 1.4a(Type A)

·1.4a版本最大支持分辨率为4096x1152@60Hz或4096×2160@30Hz,支持自定义分辨率

·1.4以下版本最大支持分辨率为2048×1152@60Hz,支持自定义分辨率

HDMI 2.0

·HDMI 2.0版本最大支持分辨率为4096×2160@60Hz或7680×1080@60Hz,支持自定义分辨率,水平最宽8000点,高度最高4000点

VGA (D-Sub)

·最大支持分辨率为1920×1200@60Hz(UXGA)

·信号电平:R、G、B、Hsync、Vsync:0 to1Vpp±3dB (0.7V Video+0.3v Sync ) 75 ohm ;black level:300mV Sync-tip:0V

CVBS (BNC)

·NTSC/PAL自适应,支持3D 梳状滤波器

SDI (BNC)

·支持标准:SMPTE 259M SD-SDI 270 Mbit/s 480i, 576i

 SMPTE 292M HD-SDI 1.485 Gbit/s 720p, 1080i

 SMPTE 424M 3G-SDI 2.970 Gbit/s 1080p

DP1.1

·DP1.1版本最大支持分辨率为4096×2160@30Hz

DP1.2

·DP1.2版本最大支持分辨率为4096×2160@60Hz或7680×1080@60Hz,支持自定义分辨率,水平最宽8000点,高度最高4000点

视频输出信号

类型

数量

说    明

DVI-D(24+1)











90max

·最大支持分辨率为2048×1152@60Hz,支持自定义分辨率,单个输出口230万内自定义,最宽4000,最高2000

HDMI 2.0( 4K@60Hz)

·HDMI 2.0最大支持分辨率为4096×2160@60Hz或7680×1080@60Hz,支持自定义分辨率,水平最宽8000点,高度最高4000点

HDMI 1.3

·最大支持分辨率为2048×1152@60Hz,支持自定义分辨率,单个输出口230万内自定义,最宽4000,最高2000,增加文字板卡自带备份输出接口

DP 1.2

·HDMI 2.0最大支持分辨率为4096×2160@60Hz或7680×1080@60Hz,支持自定义分辨率,水平最宽8000点,高度最高4000点

NET

·单张输出子卡最大带载能力为230万,单个网口最大带载能力为65万,最宽4000,最高4000

监视信号

类型

数量

说    明

DVI-D

2

·每个口监视36路输入,一共支持监视72路输入

RJ45网口

1

·用于移动端APP和PC端软件回显画面

功能参数

多画面显示

·增强型板卡单一输出口可实现24个画面同时显示(标配为8个画面)画面可跨输出口显示,支持任意叠加,大小任意设置

CrossInt拼接

·专为小间距LED显示屏进行优化,保证拼接流畅、均一、同步

4K@60Hz模块

·4K输入或输出接口,支持DP1.2,HDMI2.0输入,分辨率最大支持4096×2160@60Hz或7680×1080@60Hz

软件控制与B/S架构控制

·用户可通过上位机软件直连或局域网控制,同时设备支持B/S架构,用户可使用浏览器通过局域网或互联网访问设备进行管理

KFS多机同步技术

·外部多台Kommander服务器接入时达到帧同步,可实现16K及以上屏幕点对点完全帧同步显示

K-HDR技术

·设备能够对图像进行实时处理,实现在播放普通SDR素材时实现HDR显示效果

分组屏管理

·设备支持八组屏幕管理,每组屏幕相应输出口分辨率可分别设定,以满足异形屏和复杂场景下多种显示终端的混合控制

Super Resolution 缩放技术

·视频补偿处理算法,画面缩小无尺寸限制,并保留图像细节,减轻画面放大多倍后产生的失焦现象

多机级联

·通过同步卡可实现多台设备级联拼接

输入字符叠加

·在各个输入信号嵌入字符,对输入信号进行标识,画面显示输入信号的同时显示嵌入字符

OSD图文叠加

·可通过客户端软件在视频图像上叠加文字或图片,可设置字体大小和叠加位置

底图抓取功能

·可截取当前输出画面保存到设备中,单机最多可保存15张4K×2K的底图,并可以将多张底图进行拼合

模式调用

·用户可预设多个显示布局预案,使用时可一键调用,最多支持200个模式

移动端管理

·可通过移动端设备APP软件对设备进行参数设置及信号管理,支持安卓,IOS及Windows系统

无缝切换

·在进行画面的信号切换或者模式调用时,整个过程无黑屏、无闪烁、无卡顿

EDID管理

·通过更改设备EDID信息,用户可以自行设定设备的输入分辨率。

其他

上位机控制方式

RS232、以太网、WiFi

尺寸

3U、 5U、8U、11.5U、20U

重量(Kg)

20--50kg

输入电源

100-240V AC~50/60Hz 6.6A
